鄭州LED顯示屏的室內場所應用設計方案
2024-01-02 17:31:30 來源：鄭州LED顯示屏 點擊：7018 喜歡：0
室內LED顯示屏發展至今已歷20 余年。從起步時顯示文字內容為主，到之后的圖文并茂及動態視頻，被廣泛應用在戶外大型廣告、舞臺表演、展覽展示、賽事運動等各種場合。與其他顯示設備一樣，鄭州LED電子顯示屏從誕生開始，就伴隨著技術進步和升級換代，相比其他顯示設備的大尺寸、輕薄、分辨率，LED 顯示屏在近距離觀看的畫面顆粒感、長時間觀看的舒適度等方面技術上也有很大改進；并且隨著小間距高密度、低亮度顯示屏等技術的快速突破，促使LED 顯示屏進入室內，與DLP 拼接、LCD 拼接、PDP 拼接、工程投影機等一起成為室內大型顯示主流方式，越來越廣泛地應用到室內多功能禮堂、會議中心和調度指揮中心。
本文結合工程建設較全面地分析了某鄭州LED顯示屏的設計、安裝、測試及維護等注意事項。
鄭州LED顯示屏 項目基本情況
1.1 項目的建設需求

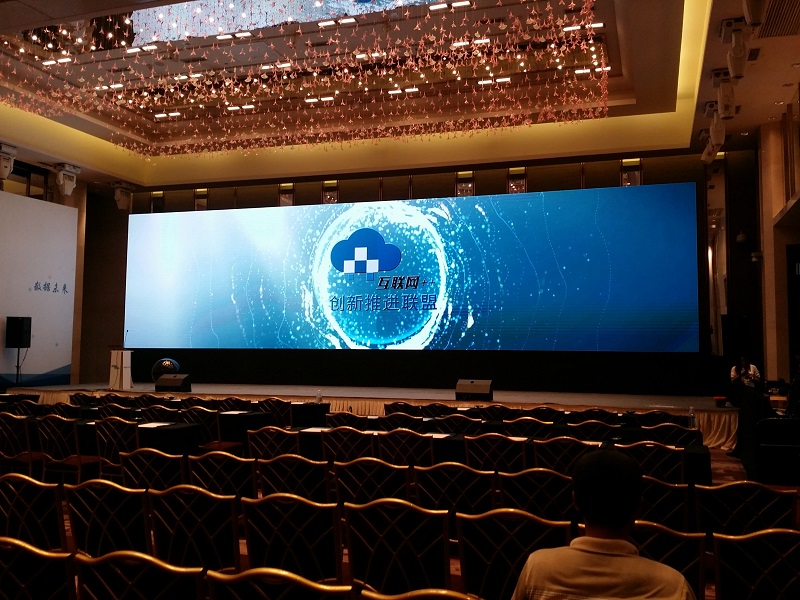

多功能禮堂的顯示系統分為主顯示屏（以下簡稱“主屏”）、輔顯示屏（以下簡稱“輔屏”）和會標屏3 個部分。主屏建設需求是建設大幅面、G清晰度的大屏幕，顯示多個計算機數字信號、本會場攝像、遠程監視或異地會商的視頻信號等，實現攝像、講解資料、視頻會議等畫面的顯示，同時還要兼顧舞臺演出背景；輔屏建設需求是顯示一個標清信號，實現會議輔助內容的顯示，也可用作演出時的報幕、字幕等；會標屏則需要顯示多種顏色的文字。
鄭州LED顯示屏禮堂舞臺部分寬20m、深17m、高18m， 臺口處寬15m、高7.8m ；舞臺上方安裝燈光、幕布等舞臺機械裝置；臺口兩側耳墻距地面3m，寬8m，高6m。設計主屏顯示面積至少72m2（12m×6m），屏前是主席臺會議和演出的場所，屏后則是演員通過和維護空間，第一排觀眾距屏至少17m ；輔屏在耳墻上，顯示面積至少12m2（4m×3m）。
1.2 顯示技術的確定
對于DLP 拼接顯示墻、LCD 拼接顯示墻和LED 電子屏，不管采用何種方式，都要滿足禮堂視頻會議和現場演出的顯示需求，結合現場情況，對3 種顯示方式進行分析比較。
1）DLP 拼接顯示墻
DLP 拼接系統的優點是對比度高、色彩細膩、分辨率高，拼縫小于0.25mm ；缺點是顯示效果受舞臺燈光影響較大，亮度和色彩會因投影設備的衰耗不同而難以均勻，燈泡壽命短，維護耗材費用高。
2）LCD 拼接顯示墻
LCD 拼接單元尺寸一般為為1397mm、1524mm，單元亮度小于1000cd/m2，拼縫最小為2.4mm，壽命6 萬小時，優點是體輕薄、噪音低、散熱少、易維護，適合近距離觀看；缺點是因單元尺寸小，拼接大屏后拼縫多且明顯。
3）LED 顯示屏
室內LED顯示屏亮度大于1500cd/m2，可以以任意面積拼接為無縫的顯示墻，色彩一致性，壽命10 萬小時，對應用環境要求低；缺點是近距離觀看顆粒明顯，如果顯示面積不夠大，圖像需要壓縮，影響畫面顯示的清晰度。
相比較3 種顯示技術，對于DLP 方式，為了在17m 的距離清晰地觀看屏幕顯示內容，要求采用G亮度、G對比度的激光光源DLP 投影進行多屏的拼接，工程造價較G，并且演出應用可能會產生灰塵和道具觸碰，因此DLP 拼接顯示墻不是理想選擇；
對于LCD 方式，顯示視頻會議圖像會出現人的面部分割的不良顯示效果，同時，對于禮堂環境在距17m處觀看屏幕亮度不夠高；
對于LED 顯示方式，由于觀看距離最小是17m， 顯示面積在72 m2 左右，所以LED 拼接墻的缺點完全可忽略，并且隨著電子產品成本下降，整體造價也不G，系統有壽命、低應用環境，維護容易，適合會議電視和舞臺演出。
影響顯示屏體質量的關鍵技術
鄭州LED顯示屏在設計屏體時，要考慮顯示內容的需要、場地空間條件、顯示屏單元模組尺寸或像素大小三個重要因素，同時還要確保生產工藝、技術指標等適合室內實際應用需求，再結合整個項目的造價，進行合理設計。
2.1 顯示點距的選擇
視覺顆粒感主要來自人眼有一定的分辨力，在一定距離觀看兩點，當兩點緊密到一定程度時，人眼將無法分辨。近兩年隨著LED 顯示屏制造技術的提高，鄭州LED屏體分辨率不斷提升，室內顯示設計已從初始選擇Z小的點距規格方案提升到選擇合適的點距規格方案。一般從小視距、視距、系統造價和屏幕顯示分辨率等方面綜合比較，確定系統采用的顯示屏規格。
將比較典型的顯示屏規格進行對比，P5、P4、P3、P2.5、P2、P1.6 的規格為室內常用規格，“P4”表示像素點距為4mm，小視距為人眼分辨不出像素點顆粒的距離，但這個距離長時間觀看會損傷視力，視距為觀看屏幕舒適的距離，也是清晰的距離。
通過對比可以看出，P2.5、P2、P1.6 三種規格，小視距和視距接近大平板電視的觀看要求，整屏分辨率達4800×2400，在同樣的屏體上可以顯示清晰的畫面，但在12m寬的屏幕上顯示一個高清信號需要放大3～4倍，顯示兩個G清畫面需要放大2 倍；同時高分辨率顯示需要性能的圖像處理設備，系統的整體造價會很G。
P5、P4 兩種規格在12m 寬的屏幕上無法同時顯示兩個畫面，不能滿足清會議電視畫面顯示要求。P3.1 和P3 兩種規格即可滿足同時顯示兩個清畫面的要求。根據顯示屏幕大小，最終選定性價比較G的P3.1 作為項目主屏和輔屏的顯示點距，選定P4 作為會標屏的顯示點距；LED 燈芯選擇國內一線品牌，如士蘭、晶元、乾照、三安等。
